| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | KINTE |
| Certificering: | Qualicoat,ISO90001,ISO14000,Reach |
| Modelnummer: | HH2685 |
| Min. bestelaantal: | 500KG |
| Prijs: | negotiable |
| Verpakking Details: | 25kg/PE zak, 875KG/PALLET, 17,500KG/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T, L/C, D/P |
| Levering vermogen: | 80,000tons/year |
| Specificatie: | 60/40 hybride behandeling | Toepassing: | poederdeklaag voor de hub van het Aluminiumwiel (autorand) |
|---|---|---|---|
| Voordeel: | De uitstekende stroom en hoog polijst | Bezit: | uitstekende chemische weerstand |
| Verhouding: | 60/40 | Het genezen: | 180°C/20mins |
| Markeren: | 60/40 het poederdeklaag van het legeringswiel,De Deklaag van het het Wielpoeder van polyesterharsen,60/40 isolatieverf |
||
Epoxypolyester voor de Deklaag van het de randpoeder van de Aluminiumauto
◇Toepassingen:
HH2685 is een carboxyl polyesterhars voor 60/40 hybride poederdeklagen die wordt ontworpen.
De deklaag wordt voorbereid door hars, pigment en vuller, genezende agent en andere additieven in een bepaald deel te mengen, en dan door hete uitdrijving te verpletteren en te onderzoeken. Zij worden opgeslagen stabiel bij kamertemperatuur. Na het elektrostatische bespuiten of vloeibaar gemaakt - bedonderdompeling die, worden zij verwarmd, gebakken, gesmolten en hard gemaakt om een vlakke en heldere permanente film te vormen, om het doel van decoratie te bereiken en anticorrosief met een laag bedekken.
◇Basiseigenschappen:
Het uitstekende nivelleren, hoge glans
Goede chemische prestaties en mechanische eigenschappen
Goede opslagstabiliteit
◇Specificaties:

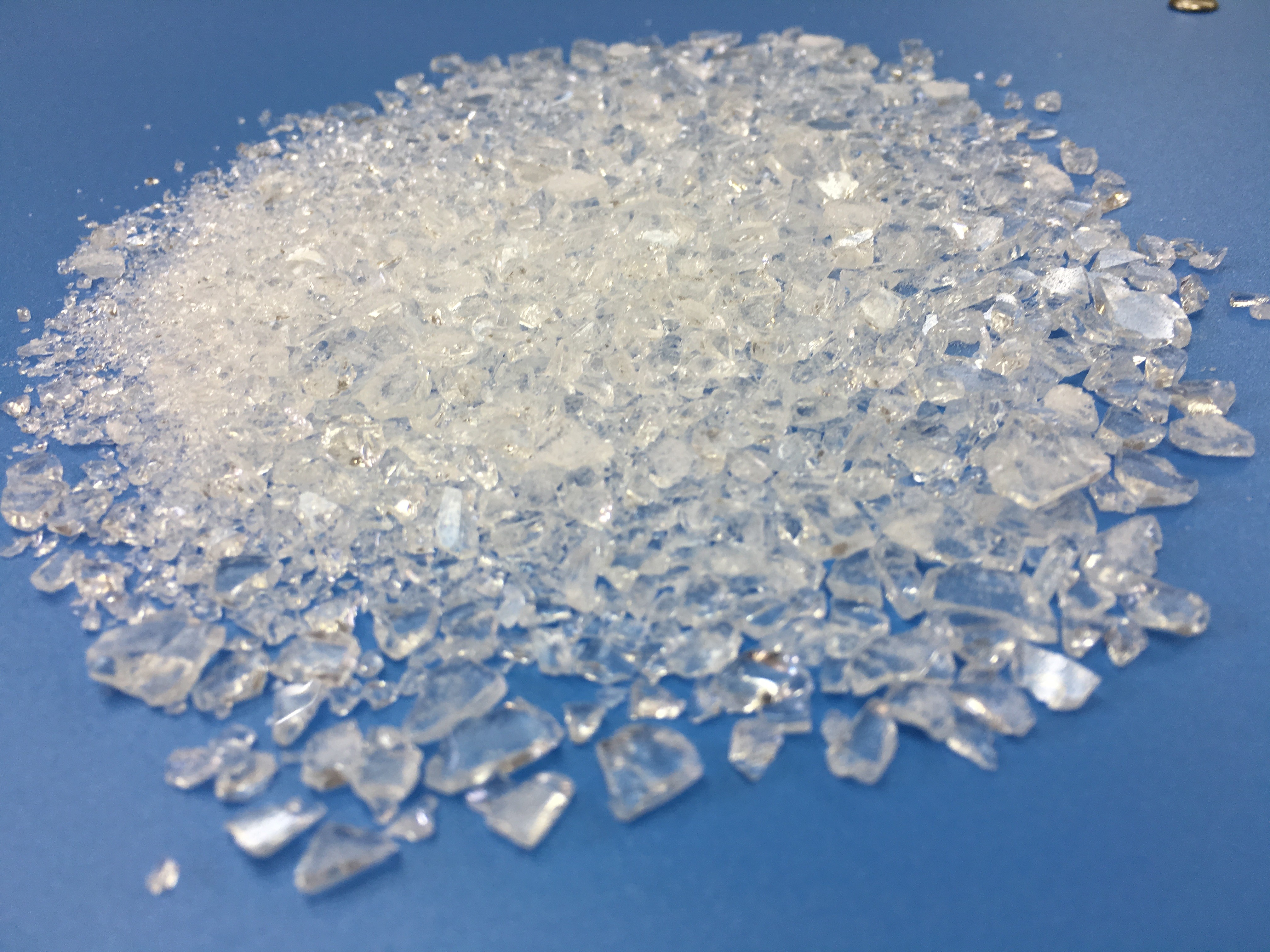

Verschijnings Witte of lichtgele transparante vlokken
Kleur (50%DMF): maximum: 3
Zuur aantal (mgKOH/g) 48~54
Zacht wordend punt (℃) 100~110
De temperaturen van de glasovergang. (℃) ~55
Het smelten viscositeit (200℃, kegel/plaat, mPa·s): 3200±500
Reactiviteit bij 180℃ (s, 40% Epoxy): 250±50
◇Adviseer Formulering: HH2685-E12
| HH2685 | E12 | Vuller & pigment | Nivellerende agent | Benzoë |
| 180 | 120 | 105 | 4 | 2 |
◇Uitdrijvingsvoorwaarde:
Twee-schroef extruder
Streek I: 90~110℃ streek II: 110~120℃
Snelheid van revolutie: 500~1200rpm
Fijnheid van poeder: <100μm
◇Toepassingsvoorwaarde:
Het elektrostatische bespuiten met: 40~70KV
Het met een laag bedekken van filmdikte: 50~70μm
Ontvet koudgewalst staal 0.5mm
◇Het genezen van Vereiste: 180℃×20min
◇Filmeigenschappen:
Geltijd (180℃, seconde) 230~360
Horizontale stroom: (180℃), mm: 28~33
Polijst (60°): ≥90%
Het buigen (φ1mm): pas
Kleefstof (1mm, rang): 0
Potloodhardheid: 1H
Effect (40cm): pas
Opmerkingen: alle polyesterharsen zouden kunnen zijn aanpast aan niet-Tin (a), antigasfornuizen (G), tribokanon (T) en anti-blooming (F)
