| Plaats van herkomst: | China |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modelnummer: | NH6582T |
| Min. bestelaantal: | 1000kg |
| Prijs: | negotiable |
| Verpakking Details: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 80.000 ton per jaar |
| Behandelingstype: | 95/5 HAA-Polyesterharsen | Behandelingstijd: | 180℃×10min |
|---|---|---|---|
| Zure Waarde (mgKOH/g): | 30-35 | Viscositeit (200℃, kegel/plaat, mPa·s): | 5400±800 |
| Zacht wordend Punt: | 100~110℃ | De Temperatuur van de glasovergang: | ~61℃ |
| Eigenschappen: | Uitstekende Mechanische Eigenschappen | Toepassing: | Voor 95:5 Primid XL 552 Poederdeklaag |
| Markeren: | Primid Verzadigde Polyesterharsen,De genezen Harsen van de Poederdeklaag Verzadigde Polyester |
||
Harsen van de 95:5 de Primid Verzadigde Polyester voor 180℃ Genezen Poederdeklagen
◎Inleiding
Nh-6582T is tribo chargerable type van NH6582, verzadigde die carboxyl polyesterhars voor 95:5 Primid XL 552 poederdeklaag dat bij 180℃ wordt ontworpen moet worden genezen.
De modellen met T wijzen poeder op deklagen die met deze polyesterhars worden gemaakt die met een wrijvingkanon kan worden bespoten.
De methodes om artikelen met omvatten over het algemeen elektrostatische deklaag en gemaakte poederdeklagen met een laag te bedekken - beddeklaag vloeibaar. In de elektrostatische deklaagmethode, is de gemiddelde deeltjesgrootte van de gebruikte poederdeklaag 30 μm of minder, wat gewoonlijk neigt om de deeltjes van de poederdeklaag opeen te hopen, resulterend in verminderde zachtheid van het gebakken met een laag bedekken wegens opneming van het binden van deeltjes. Voorts wordt de vloeibaarheid van poederdeklagen in poedervorm verminderd, zodat het met een laag bedekte voorwerp niet uniform, resulterend in een deklaag met lage zachtheid kan worden met een laag bedekt. Anderzijds, hadden de deklagen met een gemiddelde deeltjesgrootte groter dan 30 μm een verminderde tendens om, maar na baksel te plakken, resulteerden in de vorming van grote interparticle leegten. Indien dun toegepast (ongeveer 50 [mu] m of minder), zal de resulterende deklaag na baksel minder vlot zijn.
Door de formule van de polyestersynthese te optimaliseren, kan nh-6582T de bovengenoemde problemen oplossen. De poederdeklaag door NH-6582T wordt voorbereid heeft geen speldeprikken wanneer het toepassen van dikke films die.
◎Basiseigenschappen
Uitstekende mechanische eigenschappen
Goede anti-vergeelt
Speldeprik vrij in dikke films
Goede verweringsweerstand en opslagstabiliteit
◎Adviseer Formulering:
Nh-6582T/HAA
| NH6582T | Primid xl-552 | Vuller & pigment | Nivellerende Agent | Benzoë | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specificaties:

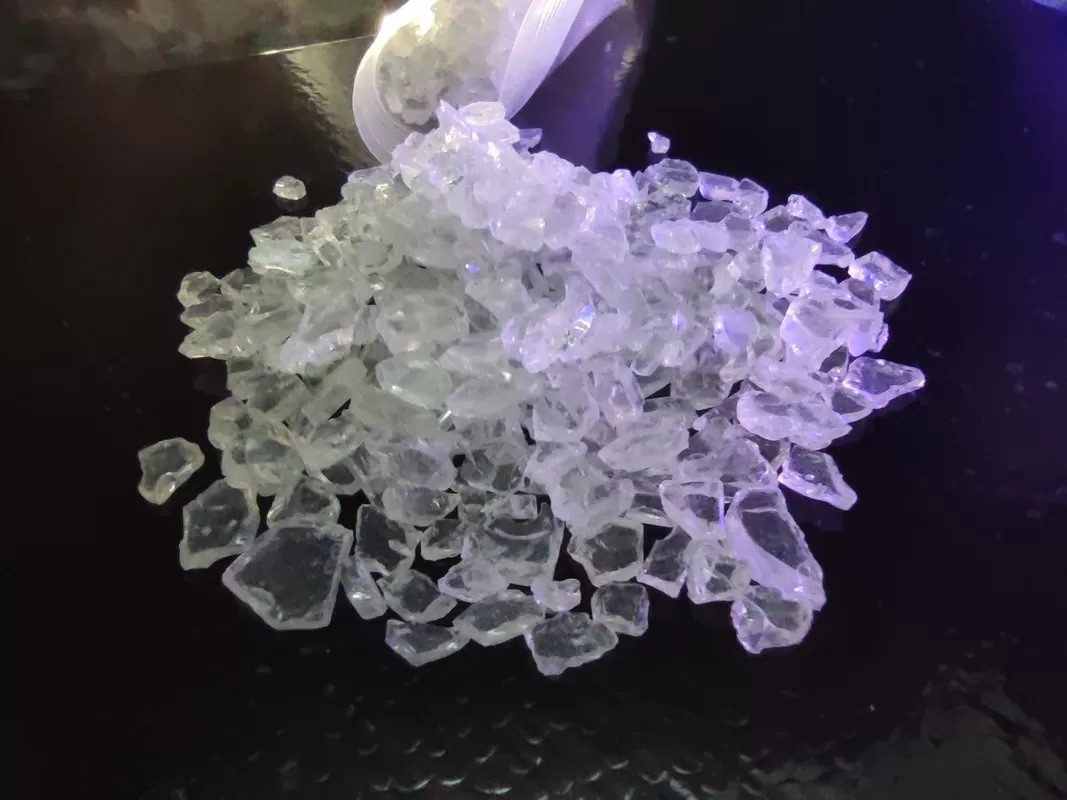

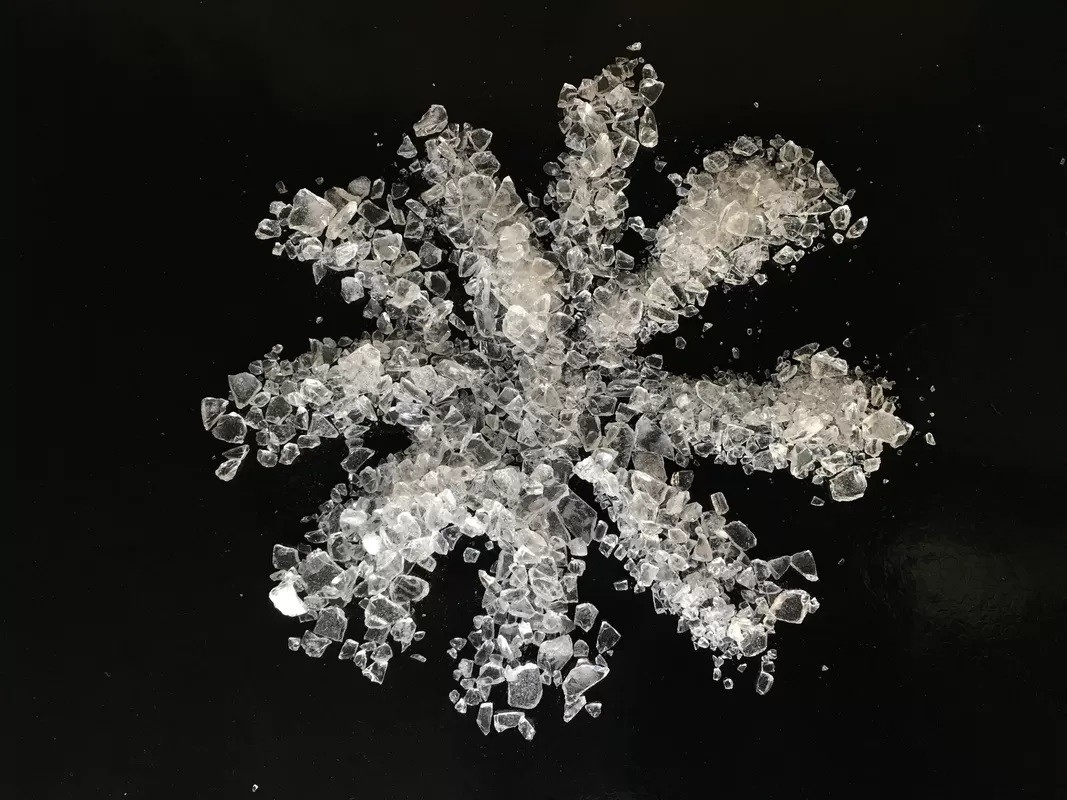

| Verschijning | witte of lichtgeele transparante vlokken |
| Kleur (50% DMF) | Maximum: 2 |
| Zure Waarde (mgKOH/g) | 30~35 |
| Zacht wordend Punt (℃) | 100~110 |
| De Temperaturen van de glasovergang. (℃) | ~61 |
| Het smelten Viscositeit (200℃, kegel/plaat, mPa·s) | 5400±800 |
| Reactiviteit bij 180℃ (s, 5% XL552) | 185±35 |
| Het genezen van Vereiste | 180℃×10min |
| Verpakking | PE Zakken, Netto Gewicht 25kg ± 0.1kg/zak |
◎Specificaties II:
| Uitdrijvingsvoorwaarde | Twee-schroef Extruder | |
| Streek I: 90~110℃ | Streek II: 110~120℃ | |
| Snelheid van Revolutie | 500~1200rpm | |
| Fijnheid van Poeder | <100μm | |
| Toepassingsvoorwaarde | Het elektrostatische Bespuiten met | 40~70KV |
| Het met een laag bedekken van Filmdikte | 50~70μm | |
| Ontvet Koudgewalst Staal | 0.5mm | |
| Filmeigenschappen | Geltijd (180℃, seconde) | 120~200 |
| Horizontale Stroom (180℃, mm) | 23~27 | |
| Polijst (60°) | ≥85% | |
| Het buigen (φ1mm) | Pas | |
| Kleefstof (1mm, rang) | 0 | |
| Potloodhardheid | ≥1H | |
| Effect (50cm) | Pas | |
◎Opmerkingen:
Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.
◎Bedrijfprofiel:
De Wetenschap en de Technologieco. van Kintematerialen, Ltd is ondergeschikt aan het Bedrijf van de de Machinesindustrie van China (een zeer belangrijk die staatsbedrijf direct door SASAC wordt beheerd, die 284 onder de wereld top 500 in 2021 rangschikken). Het is een nationale high-tech onderneming onder van de Apparaten van China Nationaal Elektrisch het Onderzoekinstituutco., Ltd (Voorraadcode: 688128), een vermelde onderneming op de SSE-STERmarkt. Zich concentreert op R&D, de productie, en de verkoop van milieuvriendelijke deklagen (poederdeklagen, drijvende industriële deklagen) en de harsen van de poederdeklaag, is het bedrijf geëngageerd aan het verbeteren van het wereldmarktconcurrentievermogen van de milieuvriendelijke de deklaagindustrie van China. Nu is het de leider en de promotor in de technologische ontwikkeling van China van milieuvriendelijke deklagen evenals polyesterharsen voor poederdeklagen geworden!
In 2017, werd de nieuwe productiebasis met 80000 ton jaarlijkse capaciteits gezet in bouw in Dongguan, Guangdong, en de jaarlijkse die productiecapaciteit 120000 ton die tegen eind 2020 wordt bereikt, de weg openen voor globale gediversifieerde ontwikkeling.
