| Plaats van herkomst: | China |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modelnummer: | NH9001 |
| Min. bestelaantal: | 1000kg |
| Prijs: | negotiable |
| Verpakking Details: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 80.000 ton per jaar |
| Genezen Verhouding: | 90:10polyester TGIC | Genezen Tijd: | 200℃×10min |
|---|---|---|---|
| Zure Waarde (mgKOH/g): | 46-54 | Het smelten Viscositeit (mPa·s/200℃): | 5100±800 |
| Zacht wordend punt (℃): | 103~113 | De temperaturen van de glasovergang. (℃): | ~65 |
| Eigenschappen: | Uitstekende verweringsweerstand | Toepassing: | Voor de lage deklagen van het glanspolyester/tgic poeder |
| Markeren: | Droog Gemengde Polyetser-Hars,TGIC Gemengde Polyetser-Hars |
||
90/10 droog Gemengde Polyetser-Hars voor Lage TGIC polijsten Poederdeklagen
◎Inleiding
NH9001 is verzadigde carboxyl polyesterharsen voor lage het poederdeklagen van de glanspolyester TGIC door een droge het mengen procedure met NH9508.
Afhankelijk van de toepassing, worden een semi-glans of een matte poederdeklaag soms vereist. Het uitsterven moet een bepaalde methode gebruiken om de glans van de oppervlakte van de deklaagfilm te verminderen.
Het droog-gemengde matwerk mengt polyesterharsen met verschillende het genezen snelheden door de droog-mengt methode. Omdat de polyesterhars met hoge reactiviteit snel wordt genezen, wordt de langzaam-geneest hars van de ononderbroken fase belemmerd van het nivelleren en reactie, en de definitieve genezen deklaagfilm is aangetast. Poeder deklagen door de droog-mengt matwerkmethode kan worden voorbereid het gebruik van matwerkagenten vermijden en de kosten van deklagen drukken die.
◎Basiseigenschappen
Het uitstekende nivelleren
Uitstekende verweringsweerstand
Uitstekende mechanische eigenschappen
Goede chemische weerstand
Goede opslagstabiliteit
◎Adviseer Formulering:
| Formulering | NH9001 | NH9508 | TGIC | Vuller & pigment | Nivellerende agent | Benzion |
| I | 270 | — | 30 | 200 | 3 | 1.5 |
| II | — | 270 | 14 | 200 | 3 | 1.5 |
◎Specificaties I:

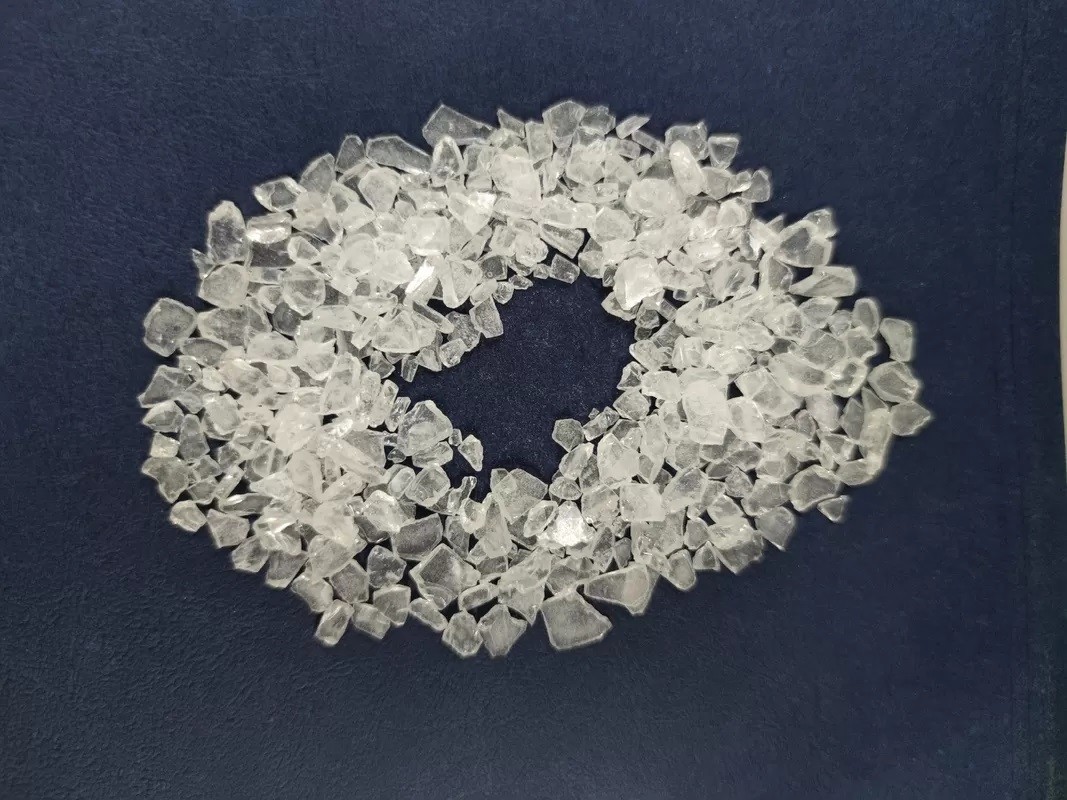

| Verschijning | lichtgeele vlok |
| Kleur (50% DMF) | ≤3 |
| Zuur Aantal (mgKOH/g) | 46~54 |
| Zacht wordend Punt (℃) | 103~113 |
| De Temperaturen van de glasovergang. (℃) | ~65 |
| Het smelten Viscositeit (200℃, kegel/plaat, mPa·s) |
5100±800 |
| Reactiviteit bij 180℃ (s, TGIC) |
50±25 |
| Het genezen van Vereiste |
200℃×10min |
| Verpakking | PE Zakken, Netto Gewicht 25kg ± 0.1kg/zak |
◎Specificaties II:
| Uitdrijvingsvoorwaarde | Twee-schroef Extruder | ||
| Streek I: 90~110℃ | Streek II: 110~120℃ | ||
| Snelheid van Revolutie | 500~1200rpm | ||
| Fijnheid van Poeder | <100μm | ||
| Toepassingsvoorwaarde | Het elektrostatische Bespuiten met | 40~70KV | |
| Het met een laag bedekken van Filmdikte | 50~70μm | ||
| Ontvet Koudgewalst Staal | 0.5mm | ||
| Filmeigenschappen | |||
| Polijst (60°) | ≤40% | ||
|
Het buigen (φ1mm) |
Pas | ||
| Kleefstof (1mm, rang) | 0 | ||
| Potloodhardheid |
≥2H |
||
| Direct Effect (50cm) |
pas |
||
◎Opmerkingen:
Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.
◎Bedrijfprofiel
De Wetenschap en de Technologieco. van Kintematerialen, Ltd is ondergeschikt aan het Bedrijf van de de Machinesindustrie van China (een zeer belangrijk die staatsbedrijf direct door SASAC wordt beheerd, die 284 onder de wereld top 500 in 2021 rangschikt). Het is een nationale high-tech onderneming onder van de Apparaten van China Nationaal Elektrisch het Onderzoekinstituutco., Ltd (Voorraadcode: 688128), een vermelde onderneming op de SSE-STERmarkt. Zich concentreert op R&D, de productie, en de verkoop van milieuvriendelijke deklagen (poederdeklagen, drijvende industriële deklagen) en de harsen van de poederdeklaag, is het bedrijf geëngageerd aan het verbeteren van het wereldmarktconcurrentievermogen van de milieuvriendelijke de deklaagindustrie van China. Nu is het de leider en de promotor in de technologische ontwikkeling van China van milieuvriendelijke deklagen evenals polyesterharsen voor poederdeklagen geworden!
