| Plaats van herkomst: | China |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modelnummer: | Nh6582-2 |
| Min. bestelaantal: | 1000KG |
| Prijs: | negotiable |
| Verpakking Details: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Levertijd: | 10 Werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 80.000 ton per jaar |
| Het genezen van Type: | Polyester/Primid in Verhouding 95:5 | Het genezen van tijd: | 180℃×10min |
|---|---|---|---|
| Zure Waarde (mgKOH/g): | 30~35 | Viscositeit (mPa·s/200℃): | 4600~6000 |
| Zacht wordend Punt (℃): | 100~110 | De Temperaturen van de glasovergang. (℃): | ~61 |
| Eigenschappen: | Uitstekende Mechanische Eigenschappen | Toepassing: | Voor 95:5 Primid XL 552 Poederdeklaag |
| Markeren: | Polyesterhaa Hars,De Hars van de 180 Graadbehandeling HAA,De Deklaaghaa Hars van het Primidpoeder |
||
95/5 Polyesterhaa Hars, 180 Graadbehandeling met Goede anti-Vergeelt voor Primid-Poederdeklaag
◎Inleiding
Nh-6582-2 zijn een verzadigde die carboxyl polyesterhars voor 95:5 Primid XL 552 poederdeklaag dat bij 180℃ wordt ontworpen moet worden genezen.
De poederdeklagen zijn de stevige deklagen van de poeder synthetische die hars uit stevige harsen, pigment, vullers, en additieven worden samengesteld. Verschillend van gemeenschappelijke oplosbaar-gebaseerde deklagen en deklagen op basis van water, is zijn verspreidingsmiddel niet oplosbaar en water, maar lucht. Het heeft de kenmerken van geen oplosbare verontreiniging, 100%-filmvorming, en laag energieverbruik. Nochtans, zijn de poederdeklagen naar voren gebogen aan speldeprikvorming in vergelijking met vloeibare deklagen, die filmprestaties en prestaties beïnvloedt. om het probleem van speldeprikken op te lossen, wordt het benzoë gebruikt ontgassen, maar terwijl het benzoë speldeprikken elimineert, is het ook gemakkelijk om het vergelen van de verffilm te veroorzaken.
Terwijl nh-6582-2 de bovengenoemde twee problemen kunnen oplossen, zal er geen speldeprikken tijdens filmvorming, zijn en heeft ook goede anti-vergeelt prestaties.
◎Basiseigenschappen
Uitstekende mechanische eigenschappen
Goede anti-vergeelt
Speldeprik vrij in dikke films
Goede verweringsweerstand en opslagstabiliteit
◎Adviseer Formulering: Nh-6582/HAA
| Nh-6582 | Primid xl-552 | Vuller & pigment | Nivellerende agent | Benzoë | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specificaties I
| Verschijning | Witte of lichtgeele transparante vlokken |
| Kleur (50% DMF) | maximum: 2 |
| Zuur Aantal (mgKOH/g) | 30~35 |
| Zacht wordend Punt (℃) | 100~110 |
| De Temperaturen van de glasovergang. (℃) | ~61 |
| Het smelten Viscositeit (200℃, kegel/plaat, mPa·s) | 5400±800 |
| Reactiviteit bij 180℃ (s, 5% XL552) | 185±35 |
| Het genezen van Vereiste | 180℃×10min |
| Verpakking | PE Zakken, Netto Gewicht 25kg ± 0.1kg/zak |
◎Specificaties II
| Uitdrijvingsvoorwaarde | Twee-schroef Extruder | |
| Streek I: 90~110℃ | Streek II: 110~120℃ | |
| Snelheid van Revolutie | 500~1200rpm | |
| Fijnheid van Poeder | <100μm | |
| Toepassingsvoorwaarde | Het elektrostatische Bespuiten met | 40~70KV |
| Het met een laag bedekken van Filmdikte | 50~70μm | |
| Ontvet Koudgewalst Staal | 0.5mm | |
| Filmeigenschappen | Geltijd (180℃, seconde) | 120~200 |
| Horizontale Stroom (180℃, mm) | 23~27 | |
| Polijst (60°) | ≥85% | |
| Het buigen (φ1mm) | Pas | |
| Kleefstof (1mm, rang) | 0 | |
| Potloodhardheid | ≥1H | |
| Effect (50cm) | Pas | |
◎Meer Code
| Code | Verhouding | Behandelingscyclus | Zure Waarde (mgKOH/g) | Viscositeit (mPa.s/200℃) | Tg (℃) | Reactiviteit (s/180℃) | Eigenschappen |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Goede opslagstabiliteit, uitstekende mechanische eigenschappen en goede openluchtduurzaamheid. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Zeer goede stroom, uitstekende mechanische eigenschappen, en speldeprik vrij in dikke films. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Opmerkelijke stroom, uitstekende mechanische eigenschappen, kosteneffeciency. |
| Nh6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Goede opslagstabiliteit, uitstekende stroom en mechanische eigenschappen. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Uitstekende opslagstabiliteit en mechanische eigenschappen, goede openluchtduurzaamheid en stroom. |
◎Opmerkingen: Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.

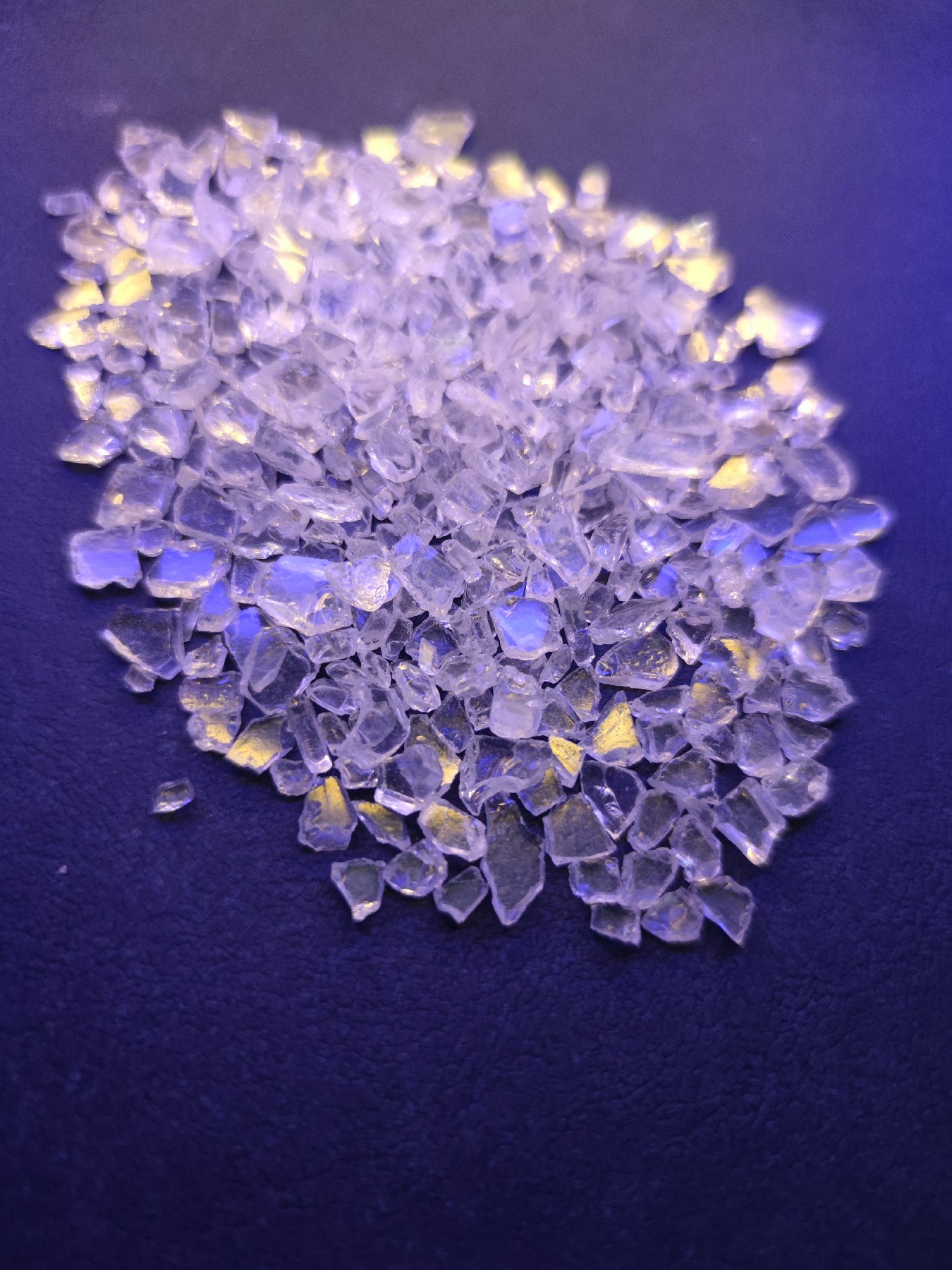

◎Het product toont
