| Plaats van herkomst: | China |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Modelnummer: | NH6562 |
| Min. bestelaantal: | 1000KG |
| Prijs: | negotiable |
| Verpakking Details: | 80.000 ton per jaar |
| Levertijd: | 10 Werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Behandelingssysteem: | 95:5 Polyester/HAA | Behandelingsvoorwaarde: | 160℃×10min |
|---|---|---|---|
| Zuur Aantal (mgKOH/g): | 30~35 | Viscositeit (mPa·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | Reactiviteit bij 180℃ (s, 5% T105): | 210±30 |
| Eigenschappen: | Het uitstekende Nivelleren en Goede Verweringsweerstand | Toepassing: | Voor Polyester/Primid-het Systeem van de Poederdeklaag |
| Markeren: | HAA-Polyesterhars,160 Graad die Polyesterhars genezen |
||
160 Graad die Polyesterhars, de Hars van de 95:5haa Polyester met het Uitstekende Nivelleren genezen
◎Inleiding
NH6562 is een verzadigde carboxyl polyesterhars voor polyester/primid poederdeklaagsysteem bij de verhouding 95:5.
Als solvent-free stevige deklaag, hebben de poederdeklagen bijna nul VOC emissies en verminderen zeer milieuvervuiling. Onder hen, vormen de polyester/hydroxyalkyl amide (HAA) systeem geen bedreiging voor menselijke gezondheden toe te schrijven aan de niet-giftigheid van HAA en hebben het voordeel om milieuvriendelijker te zijn.
Nochtans, is de het genezen temperatuur van de meeste systemen in poederdeklagen 180-200°C, en middelen hoger energieverbruik op hoge temperatuur, dat niet bevorderlijk voor energie - besparing is. NH6562 kan genezen het bij lage temperatuur bereiken, die niet alleen meer energieverbruik kan verminderen en heel wat energie besparen om kosten zeer te drukken, maar ook het toepassingsgebied van poederdeklagen uit te breiden.
◎Basiseigenschappen
Het uitstekende nivelleren
Uitstekende mechanische eigenschappen
Goede verweringsweerstand
Geschikt voor lage temperatuur die bij 160℃ genezen
◎Adviseer Formulering: Nh3295h-TGIC
| Nh-6562 | Xl-552 | Vuller | Stroomagent | Benzoë | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specificaties I
| Verschijning | Witte of lichtgele transparante vlokken |
| Kleur (50% DMF) | maximum: 2 |
| Zuur Aantal (mgKOH/g) | 30~35 |
| Zacht wordend Punt (℃) | 95~105 |
| De Temperaturen van de glasovergang. (℃) | ~53 |
| Het smelten Viscositeit (200℃, kegel/plaat, mPa·s) | 3200~4400 |
| Reactiviteit bij 180℃ (s, 5% T105) | 180~240 |
| Het genezen van Vereiste | 160℃×10min |
| Verpakking | PE Zakken, Netto Gewicht 25kg ± 0.1kg/zak |
◎Specificaties II
| Uitdrijvingsvoorwaarde | Twee-schroef Extruder | |
| Streek I: 90~110℃ | Streek II: 110~120℃ | |
| Snelheid van Revolutie | 500~1200rpm | |
| Fijnheid van Poeder | <100μm | |
| Toepassingsvoorwaarde | Het elektrostatische Bespuiten met | 40~70KV |
| Het met een laag bedekken van Filmdikte | 50~100μm | |
| Ontvet Koudgewalst Staal | 0.5mm | |
| Filmeigenschappen | Geltijd (180℃, seconde) | 160~220 |
| Horizontale Stroom (180℃, mm) | 25~29 | |
| Polijst (60°) | ≥85% | |
| Het buigen (φ1mm) | Pas | |
| Kleefstof (1mm, rang) | 0 | |
| Potloodhardheid | ≥1H | |
| Effect (50cm) | Pas | |
◎Meer Code
| Code | Verhouding | Behandelingscyclus | Zure Waarde (mgKOH/g) | Viscositeit (mPa.s/200℃) | Tg (℃) | Reactiviteit (s/180℃) | Eigenschappen |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-240 | Want laag poederdeklagen met goede stroom bak. |
| NH6563 | 95/5 | 160℃*15min | 30~34 | 3100~4500 | ~58 | 150-210 | Want laag poederdeklagen met goede stroom en mechanische eigenschappen bak. |
| NH6566 | 95/5 |
155℃×15min Of 180℃×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | Want laag bak of snel genees poederdeklagen met goede opslagstabiliteit en openluchtduurzaamheid. |
◎Opmerkingen: Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.

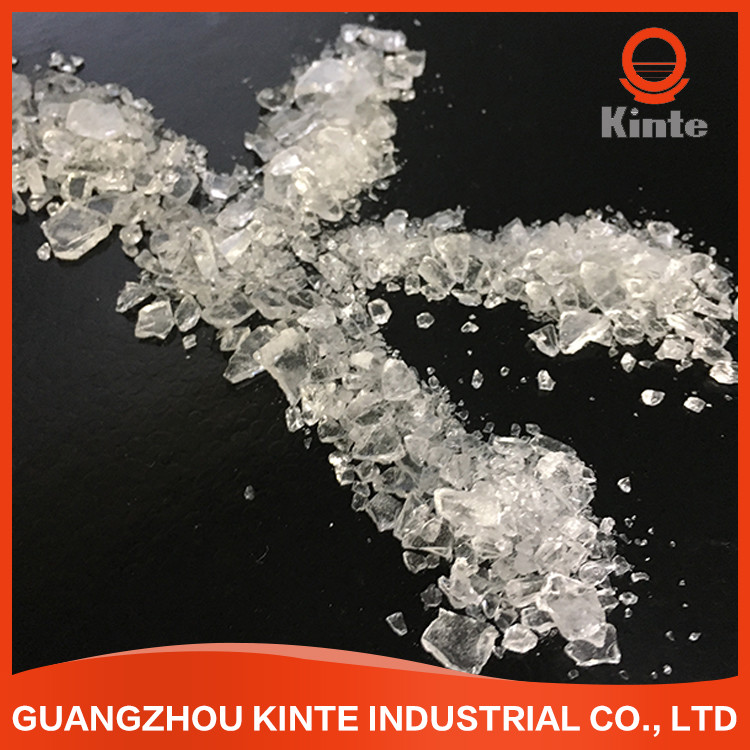

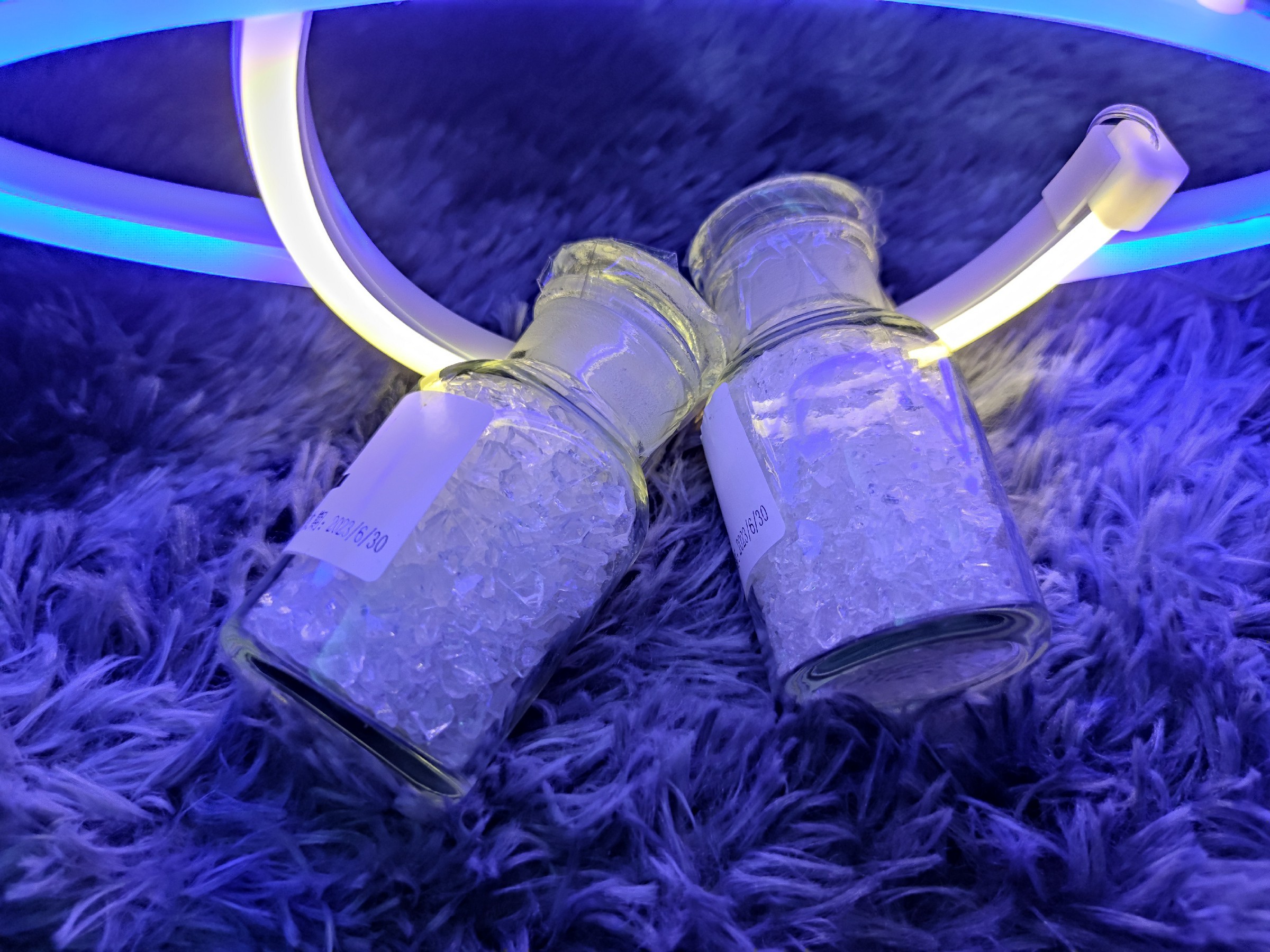

◎Het product toont
