| Plaats van herkomst: | China |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Modelnummer: | Nh6586-2 |
| Min. bestelaantal: | 1000KG |
| Prijs: | negotiable |
| Verpakking Details: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Levertijd: | 10 Werkdagen |
| Betalingscondities: | L/C, T/T, D/P |
| Levering vermogen: | 80.000 ton per jaar |
| Het genezen van Systeem: | 95/5 Polyester Primid | Het genezen van Voorwaarde: | 180℃×10min |
|---|---|---|---|
| Zure Waarde (mgKOH/g): | 30-36 | Viscositeit (mPa·s/200℃): | 3600±700 |
| Zacht wordend Punt (℃): | 95~105 | De temperaturen van de glasovergang. (℃): | ~ 59 |
| Eigenschappen: | Het uitstekende Nivelleren, Goede Verweringsweerstand | Toepassing: | Voor 95:5 Primid XL 552 Poederdeklaag |
| Markeren: | 95/5 Verzadigde HAA-Polyesterhars,Anti Vergelende HAA-Polyesterhars |
||
95/5 Verzadigde Polyesterhars, HAA-Polyesterhars met Goede anti-Vergeelt Prestaties
◎Inleiding
Nh-6586-2 zijn een verzadigde die carboxyl polyesterhars voor 95:5 Primid XL 552 poederdeklaag dat bij 180℃ wordt ontworpen moet worden genezen.
Momenteel, zijn worden gebruikt de genezende die agenten in de deklagen van het polyesterpoeder hoofdzakelijk triglycidylisocyanuraat (TGIC) en β-hydroxyalkylamide (HAA). Nochtans, heeft het gezondheidsprobleem van huidallergie door TGIC wordt veroorzaakt more and more aandacht aangetrokken, en het gebruik van TGIC is beperkt of verboden in vele landen en gebieden toe te schrijven aan de giftigheid van genetische mutagenese die. Daarom hebben de meeste mensen hun aandacht aan de genezende agent van HAA gedraaid. De genezende agenten van HAA hebben nu zich snel ontwikkeld en de belangrijkste genezende agent voor polyesterpoeder geworden.
◎Basiseigenschappen
Goede verweringsweerstand
Het uitstekende nivelleren
Uitstekende mechanische eigenschappen
Goede anti-vergeelt
Goede opslagstabiliteit
◎Adviseer Formulering: Nh-6586-2/HAA
| Nh-6586-2 | Xl-552 | Vuller | Stroomagent | Benzoë | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specificaties I:

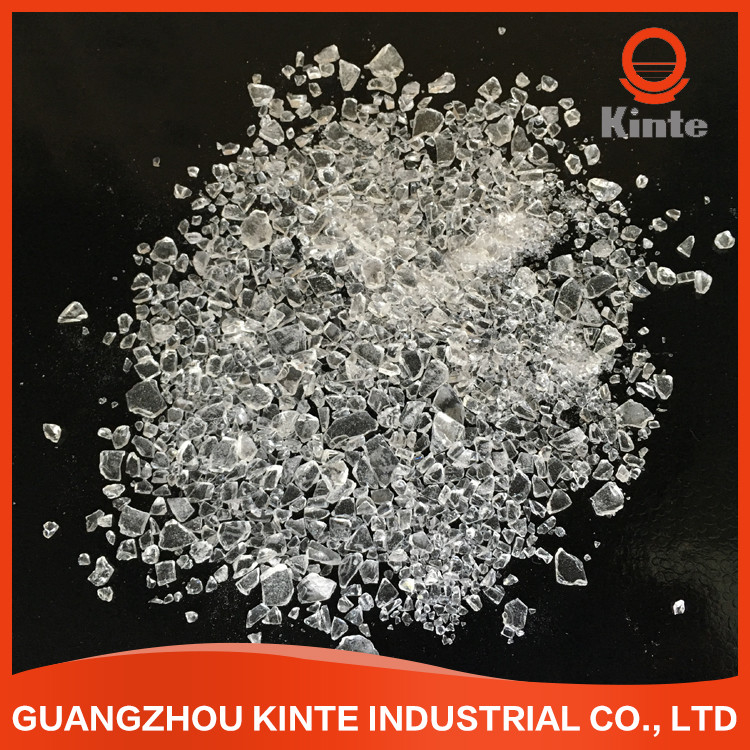

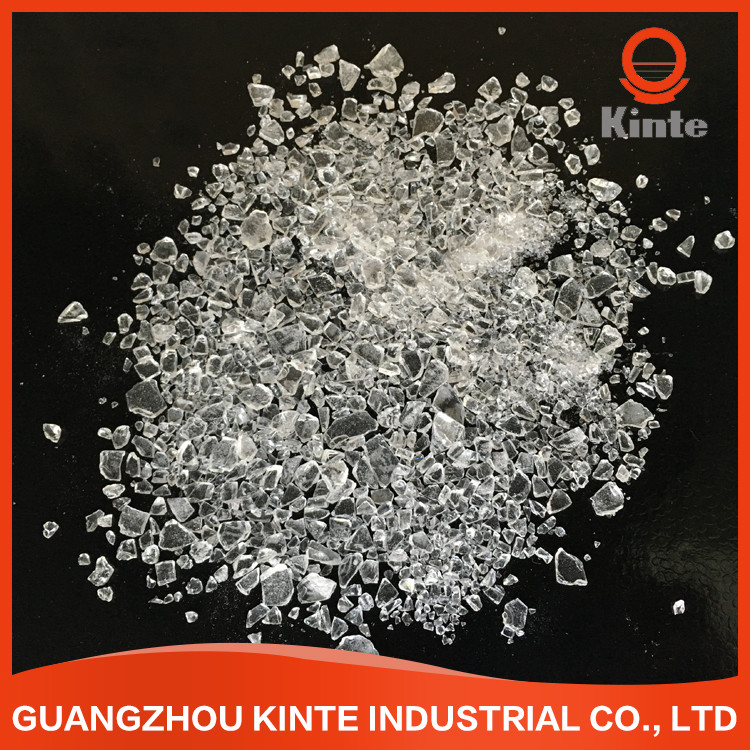

| Verschijning | Witte of lichtgele transparante vlokken |
| Kleur (50% DMF) | maximum: 2 |
| Zuur Aantal (mgKOH/g) | 30~36 |
| Zacht wordend Punt (℃) | 95~105 |
| De Temperaturen van de glasovergang. (℃) | ~59 |
| Het smelten Viscositeit (200℃, kegel/plaat, mPa·s) | 3600±700 |
| Reactiviteit bij 180℃ (s, 5% XL552) | 180±80 |
| Het genezen van Vereiste | 180℃×10min |
| Verpakking | PE Zakken, Netto Gewicht 25kg ± 0.1kg/zak |
◎Specificaties II:
| Uitdrijvingsvoorwaarde | Twee-schroef Extruder | |
| Streek I: 90~110℃ | Streek II: 110~120℃ | |
| Snelheid van Revolutie | 500~1200rpm | |
| Fijnheid van Poeder | <100μm | |
| Toepassingsvoorwaarde | Het elektrostatische Bespuiten met | 40~70KV |
| Het met een laag bedekken van Filmdikte | 50~70μm | |
| Ontvet Koudgewalst Staal | 0.5mm | |
| Filmeigenschappen | Geltijd (180℃, seconde) | 180~300 |
| Horizontale Stroom (180℃, mm) | 26~30 | |
| Polijst (60°) | ≥85% | |
| Het buigen (φ1mm) | Pas | |
| Kleefstof (1mm, rang) | 0 | |
| Potloodhardheid | ≥1H | |
| Effect (50cm) | Pas | |
◎Meer Codes:
| Code | Verhouding | Behandelingscyclus | Zure Waarde (mgKOH/g) | Viscositeit (mPa.s/200℃) | Tg (℃) | Reactiviteit (s/180℃) | Eigenschappen |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Goede opslagstabiliteit, uitstekende mechanische eigenschappen en goede openluchtduurzaamheid. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Zeer goede stroom, uitstekende mechanische eigenschappen en speldeprik vrij in dikke films. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Opmerkelijke stroom, uitstekende mechanische eigenschappen, kostenefficiency. |
| Nh6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Goede opslagstabiliteit en mechanische eigenschappen, goede openluchtduurzaamheid en stroom. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Uitstekende opslagstabiliteit en mechanische eigenschappen, goede openluchtduurzaamheid en stroom. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Geschikt voor algemene industrieproducten. De lage verhardervraag, goede stroom en speldeprik vrij in dikke films. |
◎Opmerkingen: Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.

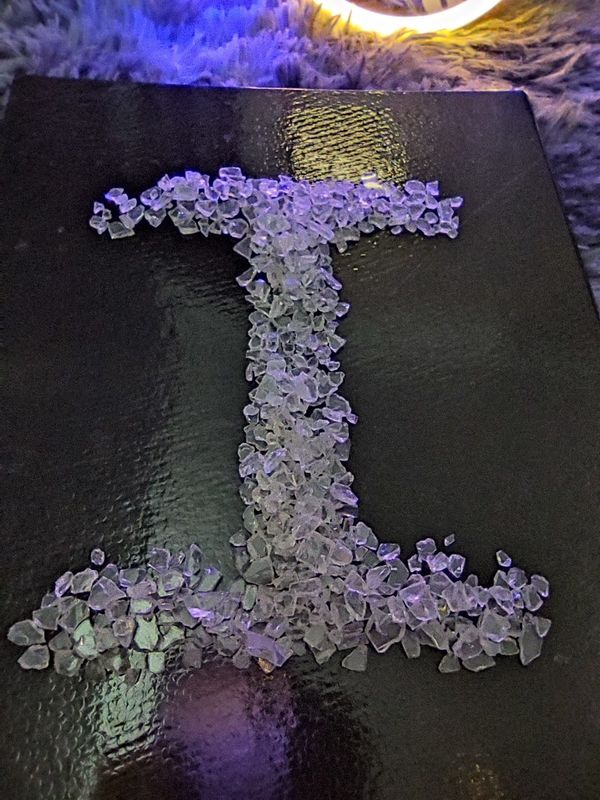

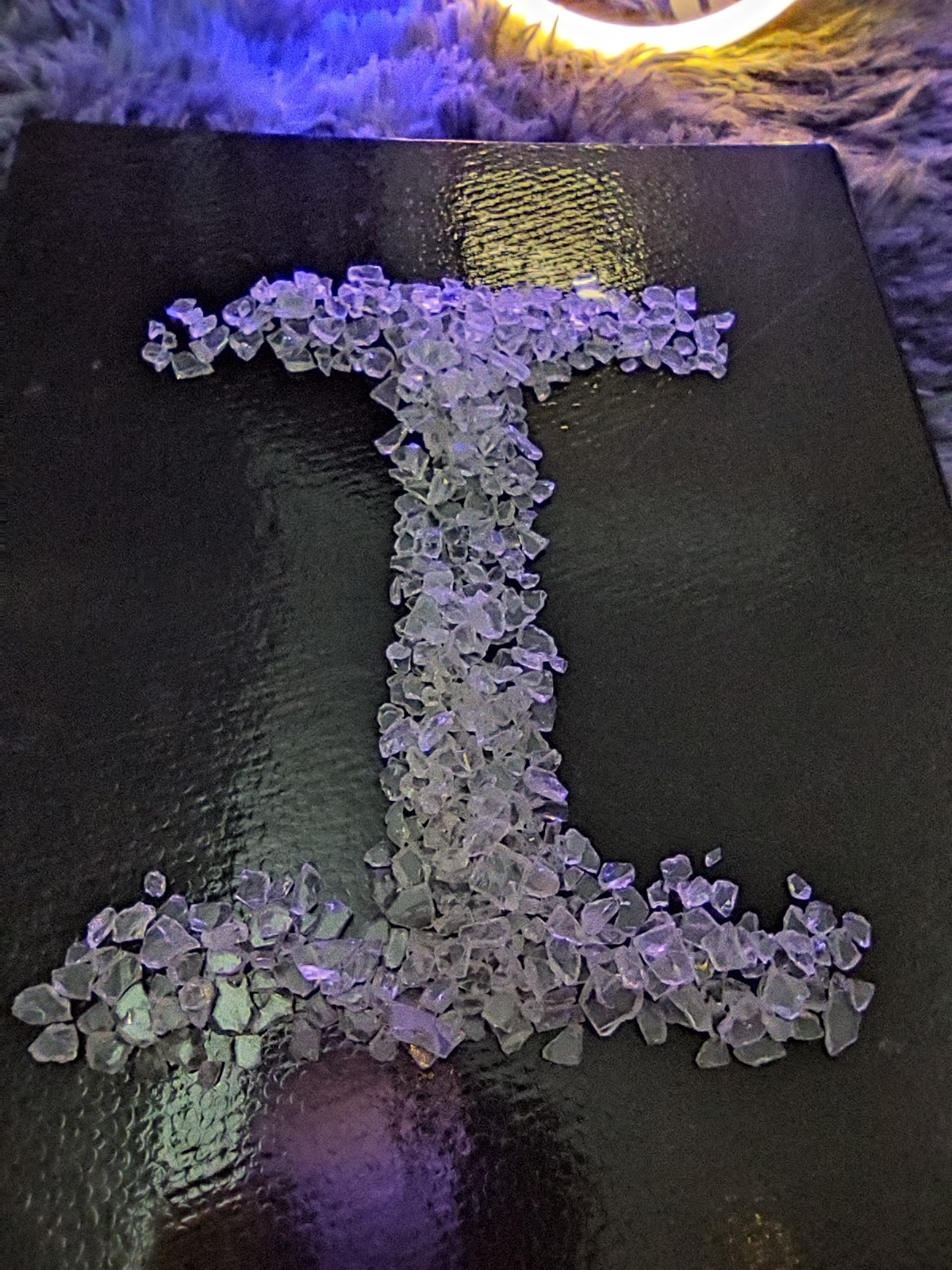

◎Het product toont:
