| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Modelnummer: | HH2782G |
| Min. bestelaantal: | 500kg |
| Prijs: | negotiable |
| Verpakking Details: | 25Kg/PE zak, 875Kg/Pallet, 17,500Kg/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 80.000 ton per jaar |
| Het genezen van Type: | Hybride 70/30 die genezen | Het genezen van Voorwaarde: | 180°C/15mins |
|---|---|---|---|
| Zure Waarde (mgKOH/g): | 29~35 | Viscositeit (mPa.s/200°C): | 5800~7000 |
| Voordeel: | Vrije TMA | Eigenschappen: | Goede Opslagstabiliteit, Goed Saldo van Eigenschappen |
| Verschijning: | Witte of Lichtgele Transparante Vlokken | Toepassing: | Gebruikt met B68 voor Lage Glans |
| Markeren: | De Vrije Thermosetting Hybride die van TMA Harsen genezen,Epoxypolyesterhybride die Harsen genezen,Laag polijst de Harsen van de Poederdeklaag |
||
De Vrije 70/30 Thermosetting Hybride die van TMA Harsen voor de Epoxydeklagen van het Polyesterpoeder genezen
Hybride Polyesterhars TMA Vrije HH2782G met Goed Opslagstabiliteit en Saldo van Eigenschappen voor Binnengebruik
HH2782G is een carboxyl polyesterhars voor 70/30 hybride poederdeklagen wordt ontworpen met de uitstekende stabiliteit die van de gasoven. Kan met B68 voor lage glans met goede prestaties worden gebruikt. Ook, is het een volledig vrije hybride de polyesterhars van TMA.
TMA (Trimellitic anhydride) is het ademhalings gevoelig maken en kan strenge en permanente schade aan longfunctie veroorzaken indien blootgesteld voor lange perioden van tijd en zonder interventie. Daarom is gebruiken van poederdeklagen van vrije de polyesterhars van TMA als grondstof worden gemaakt veiliger in binnengebruik dat.
◇Basiseigenschappen:
Opmerkelijke Mechanische Eigenschappen
Het goede Nivelleren
Goede Opslagstabiliteit
Goede Chemische Weerstand
Vrije TMA
◇Specificaties:
| Verschijning | Witte of Lichtgele Transparante Vlokken |
| Kleur (50% DMF) | maximum: 2 |
| Zuur Aantal (mgKOH/g) | 29~34 |
| Zacht wordend Punt (℃) | 100~110 |
| De Temperaturen van de glasovergang. (℃) | ~60 |
| Het smelten Viscositeit (ICI, mPa·s/200℃) | 5800~7000 |
| Reactiviteit bij 180℃ (s, 30% Epoxy) | 180~280 |
| Het genezen van Vereiste | 180℃×15min/200℃×10min |
| Pakket | PE Zakken, Netto Gewicht 25kg±0.1kg/zak |
◇Adviseer Formulering: HH2782G-014U
| Hh-2782G | Epoxyhars | TIO2 | BaSO4 | Nivellerende Agent | Benzoë | 701 |
| 210 | 90 | 102 | 90 | 4 | 2 | 2.5 |
◇Meer Codes:
| Code | Verhouding | Behandelingscyclus | AV (mgKOH/g) | Viscositeit (mPa.s/200℃) | Tg (℃) | Reactiviteit (s/180℃) | Eigenschappen |
| Hh-2781 | 70/30 | 180℃*10min | 30~36 | 4500~6500 | ~56 | 120-240 | Economische hars. Snelle Behandeling, goede stroom en effectweerstand. Vrije TMA. |
| Hh-2781T | 70/30 | 180℃*10min | 30~36 | 4000~5500 | ~55 | 100-200 | HH2781T is tribo chargerable van HH2781. |
| Hh-2782 | 70/30 | 180℃×10~20min | 29~34 | 5000~7000 | ~60 | 160-240 | Opmerkelijke mechanische eigenschappen, het goede nivelleren, goede opslagstabiliteit, goede Chemische weerstand. Vrije TMA |
| Hh-2782G | 70/30 | 180℃*15min | 29~35 | 5800~7000 | ~60 | 180-280 | Goede opslagstabiliteit, goed saldo van eigenschappen. Vrije TMA. |
| Hh-2783 | 70/30 | 180℃*15min | 29~35 | 4500~6500 | ~57 | 180-300 | Algemeen doelhars. Uitstekende mechanische eigenschappen, goede stroom, goed saldo van eigenschappen. |
◇Opmerkingen: Alle polyesterharsen zouden aan niet-Tin (a), antigasfornuizen (G), tribokanon (t) en anti-blooming (f) kunnen worden aangepast.

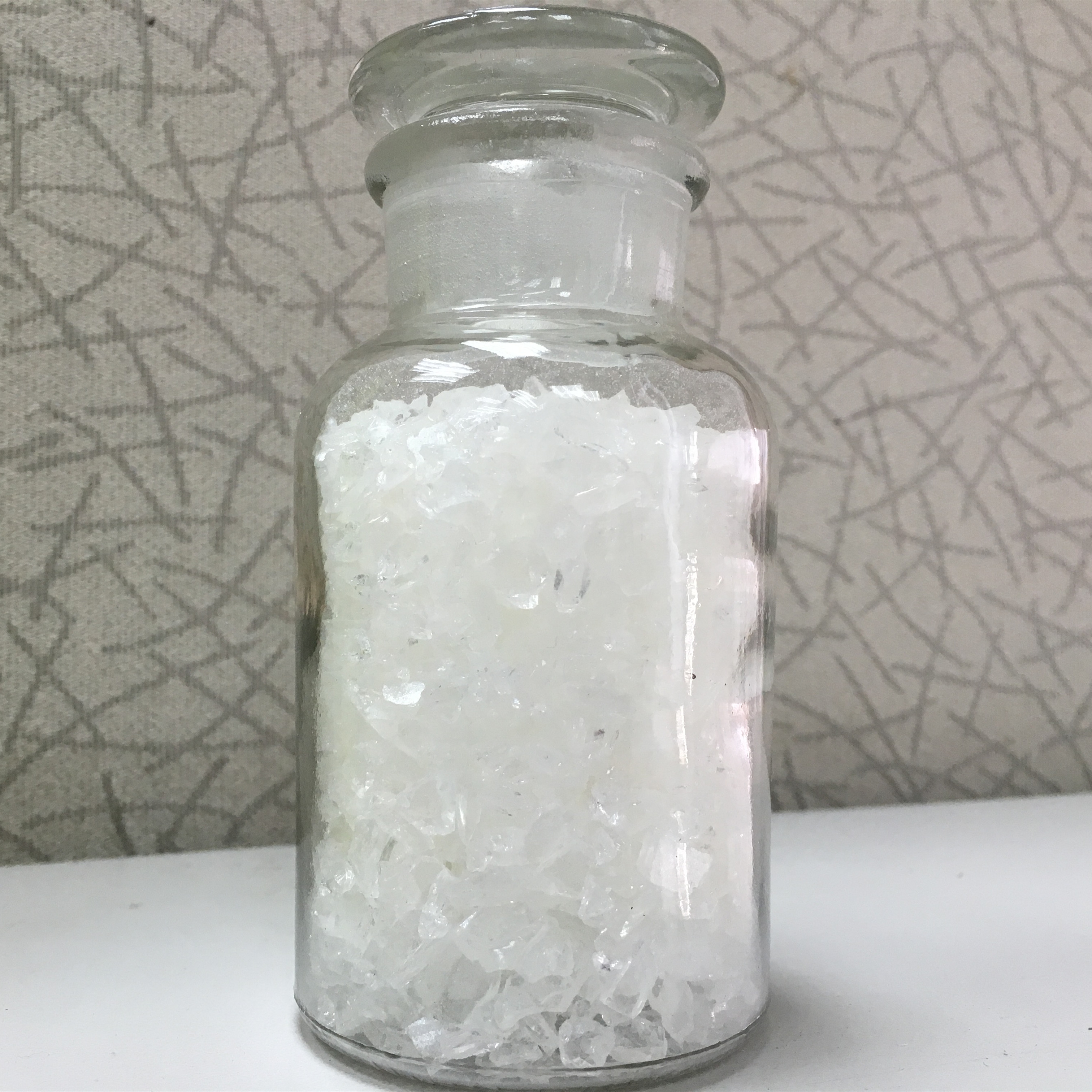

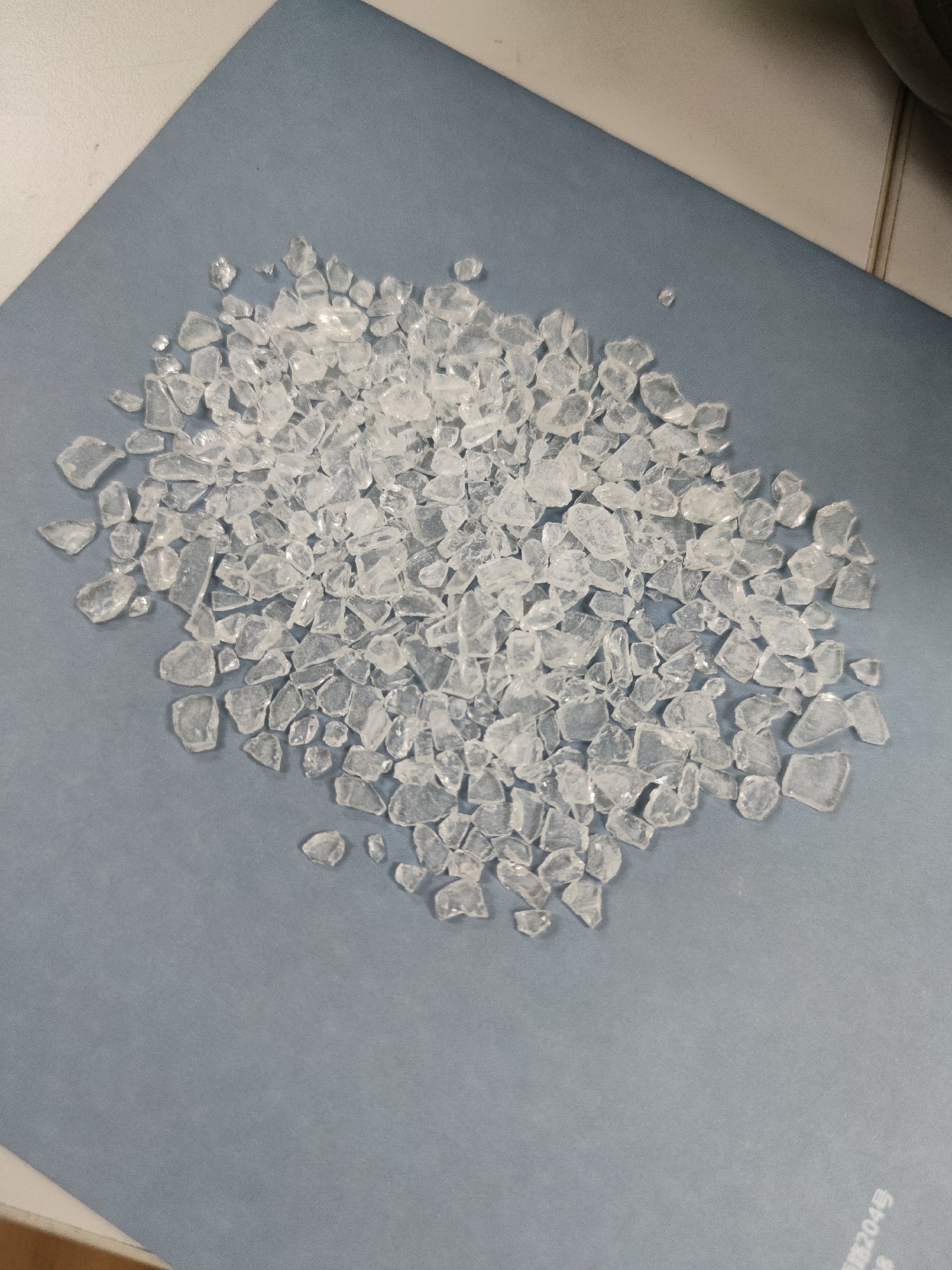

◇Het product toont:
