| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | KINTE |
| Certificering: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modelnummer: | NH6361 |
| Min. bestelaantal: | 500KG |
| Prijs: | negotiable |
| Verpakking Details: | 25kg/PE zak, 875KG/PALLET, 17,500KG/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T, L/C, D/P |
| Levering vermogen: | 80.000 ton/jaar |
| Specificatie: | HAA-behandeling | Toepassing: | De deklaag van het Primidpoeder |
|---|---|---|---|
| Voordeel: | Hoge het crosslinking dichtheid en lage behandelingstemperatuur | Het genezen van tarief: | 93/7 |
| Het genezen van Voorwaarde: | 160°C/10mins | Bezit: | Uitstekend mechanisch bezit en chemische weerstand |
| Markeren: | Aa-Polyester het eindigen hars,Zure Alkalische Weerstandshaa Polyester,Zure Alkalische Weerstandshaa polyester het eindigen hars |
||
De zure en Alkalische Hars NH6361 van de Weerstandshaa Polyester met Hoogte die Dichtheid Crosslinking
◇Toepassingen:
Nh-6361 zijn een verzadigde die carboxyl polyesterhars voor 93:7 Primid XL 552 poederdeklaag dat bij 160℃ wordt ontworpen moet worden genezen.
◇Basiseigenschappen:
Hoge het crosslinking dichtheid
Uitstekende chemische weerstand
Goede mechanische eigenschappen
◇Specificaties:

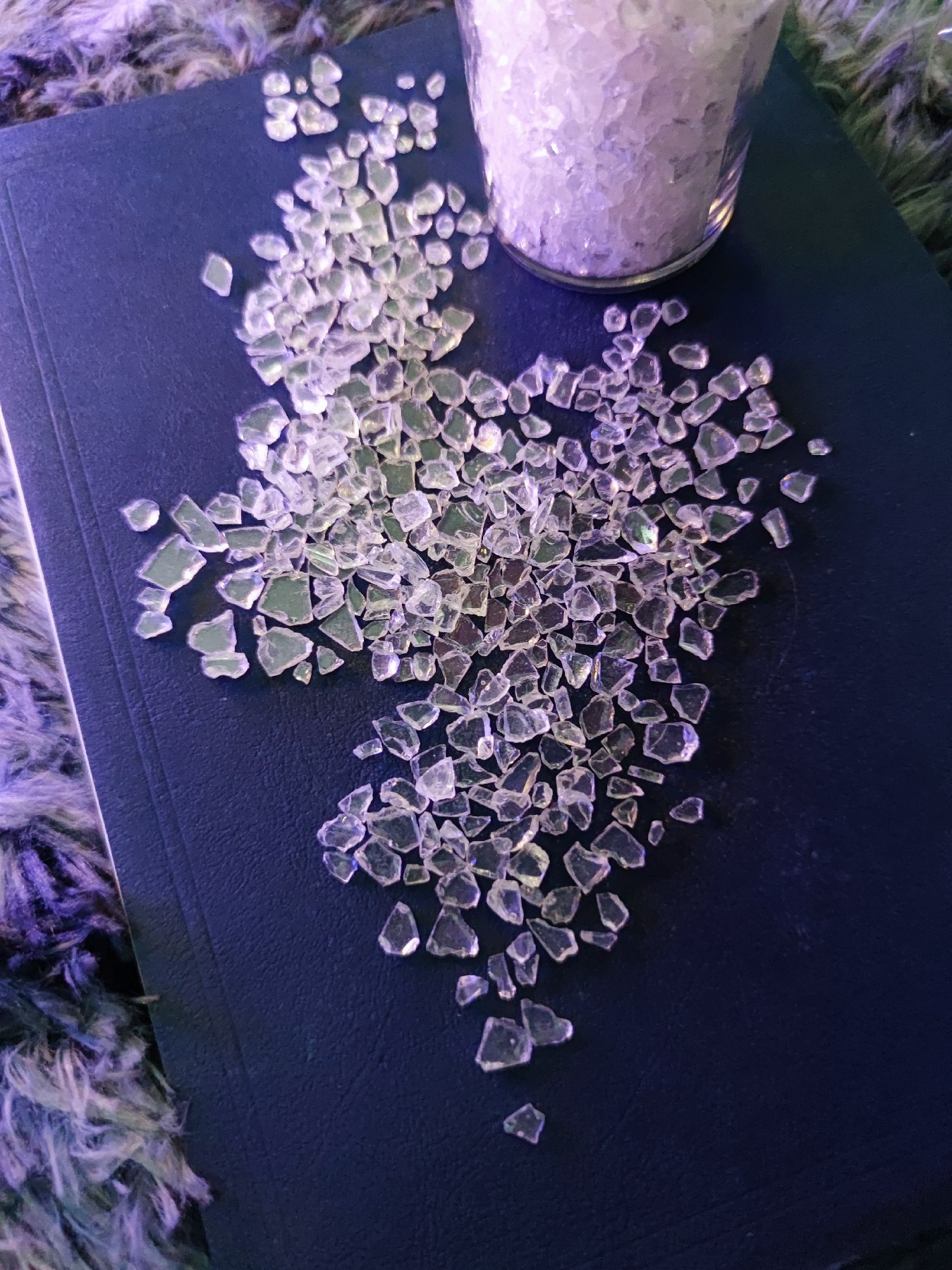

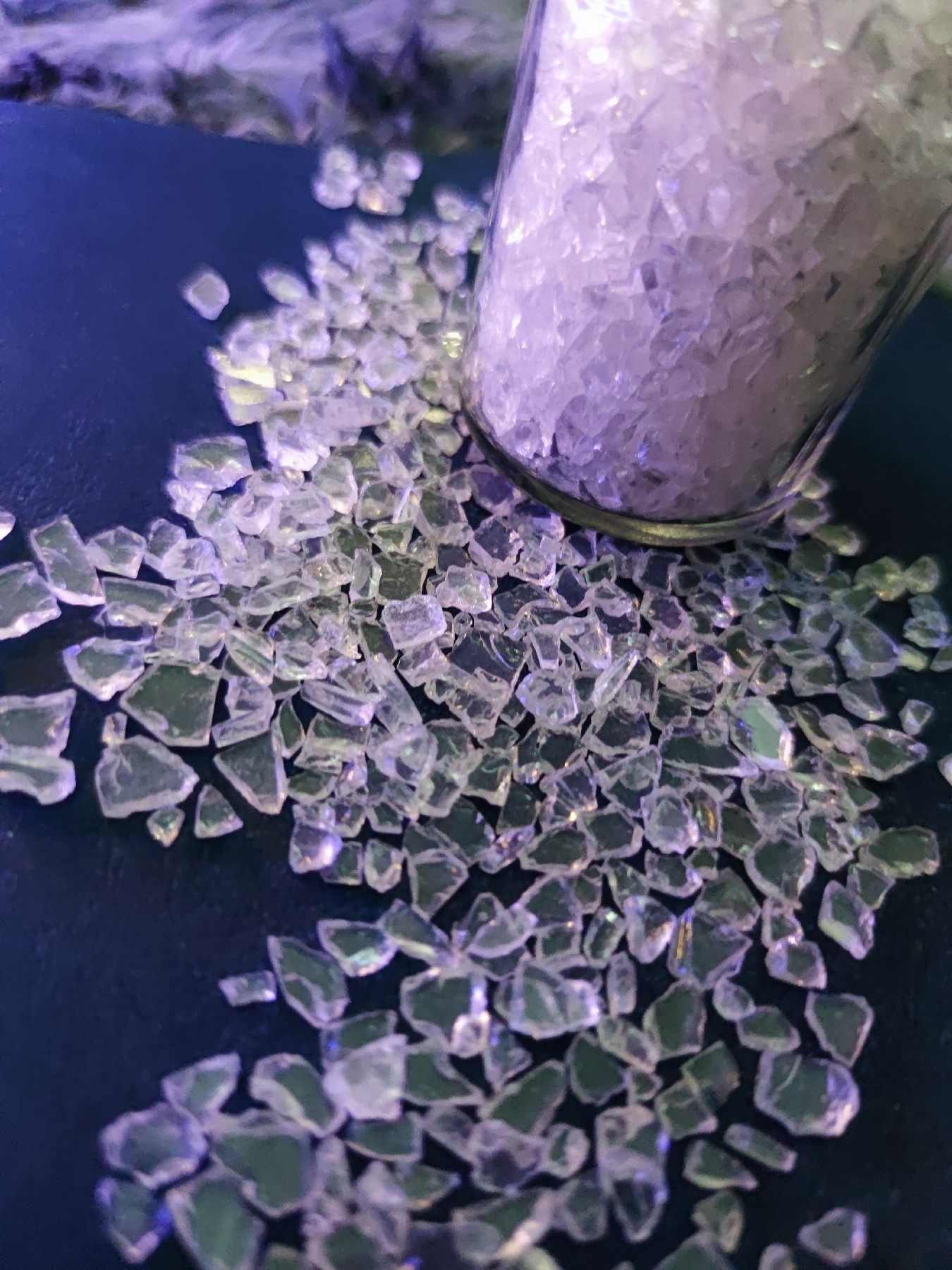

Verschijning: Witte of lichtgeele transparante vlokken
Kleur (50%DMF): maximum: 2
Zuur aantal (mgKOH/g): 48~53
Zacht wordend punt (℃): 95~105
De temperaturen van de glasovergang. (℃): ~55
Het smelten viscositeit (200℃, kegel/plaat, mPa·s): 3000±700
Reactiviteit bij 180℃ (s, 7% XL552): 80±30
◇Adviseer Formulering:
| Nh-6361 | Xl-552 | Vuller & pigment | Nivellerende agent | Benzion | 701 | 703 |
| 558 | 42 | 380 | 8 | 4 | 4 | 4 |
◇Uitdrijvingsvoorwaarde:
Twee-schroef extruder
Streek I: 90~110℃ streek II: 110~120℃
Snelheid van revolutie: 500~1200rpm
Fijnheid van poeder: <100μm
◇Toepassingsvoorwaarde:
Het elektrostatische bespuiten met: 40~70KV
Het met een laag bedekken van filmdikte: 50~70μm
Ontvet koudgewalst staal 0.5mm
◇Het genezen van Vereiste: 160℃×10min.
◇Filmeigenschappen:
Geltijd (180℃, seconde) 60~90
Horizontale stroom (180℃), mm: 20~25
Polijst (60°): ≥85%
Het buigen (φ1mm): pas
Kleefstof (1mm, rang): 0
Potloodhardheid: ≥1H
Effect (50cm): pas
◇Verpakking:
PE zakken, N.W. 25KG±0.1KG/zak
Opmerkingen: alle polyesterharsen zouden kunnen zijn aanpast aan niet-Tin (a), antigasfornuizen (G), tribokanon (T) en anti-blooming (F)
