| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | KINTE |
| Certificering: | Qualicoat,ISO90001,ISO14000,Reach |
| Modelnummer: | HH2583 |
| Min. bestelaantal: | 500KG |
| Prijs: | negotiable |
| Verpakking Details: | 25kg/PE zak, 875KG/PALLET, 17,500KG/20GP |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T, L/C, D/P |
| Levering vermogen: | 80,000tons/year |
| Specificatie: | 50/50 hybride behandeling | Toepassing: | Laag polijst en de deklaag van het steenpoeder |
|---|---|---|---|
| Voordeel: | Gemakkelijk laag te worden polijst en goede stroom | Bezit: | Goede stroom, hoge glans, uitstekende chemische weerstand |
| Verhouding: | 50/50 | Het genezen: | 180°C/15mins |
| Markeren: | de hybride Epoxyhars van de behandelingspolyester,ISO90001 polyester Epoxyhars,hybride behandeling verzadigde polyesterhars |
||
De fysieke Hars van uitstervenepoxy&polyester voor de lage verf van het glanspoeder
◇Toepassingen:
HH2583 is een carboxyl polyesterhars voor 50/50 hybride poederdeklagen wordt ontworpen met lage glans die.
Voordelen van poederdeklagen
1. Gezondheid en milieubescherming
Allerlei vloeibare chemische schadelijke film-forming, verspreidings, nat makend, het nivelleren, anticorrosief en antidieschimmeladditieven worden toegevoegd worden om deklaagprestaties te bereiken weggelaten.
2. Geschikte vervoer en opslag
De gewone deklagen bevatten water ongeveer 20-50% of oplosmiddel, terwijl de poederdeklagen zonder water of oplosmiddel volledig stevig zijn, dat voor vervoer geschikt en veilig zijn. Bovendien neigen de deklagen die water of oplosmiddel bevatten te bevriezen wanneer de vervoer en opslagtemperatuur lager is dan 0 ℃. Dit probleem bestaat niet in poederdeklagen.
3. Geen bewaarmiddel wordt vereist
In de traditionele vloeibare deklaag, zijn er zowel water als bacterieel voedsel, dat gemakkelijk om door bacteriën is worden verontreinigd. Daarom om verslechtering te verhinderen, zouden de bewaarmiddelen moeten worden toegevoegd, terwijl de deklagen van het latexpoeder geen bacteriële verontreiniging hebben en geen bewaarmiddelen vergen
4. Verfgeur
Vergeleken met het algemene traditionele residu van de deklaaggeur, kan deze deklaag snel verspreiden, wat kan worden gezegd om onmiddellijk te verdwijnen.
◇Basiseigenschappen:
Uitstekende uitstervenprestaties
Goede mechanische eigenschappen
Goede opslagstabiliteit
Niet geschikt voor hoge glansdeklaag.
◇Specificaties:

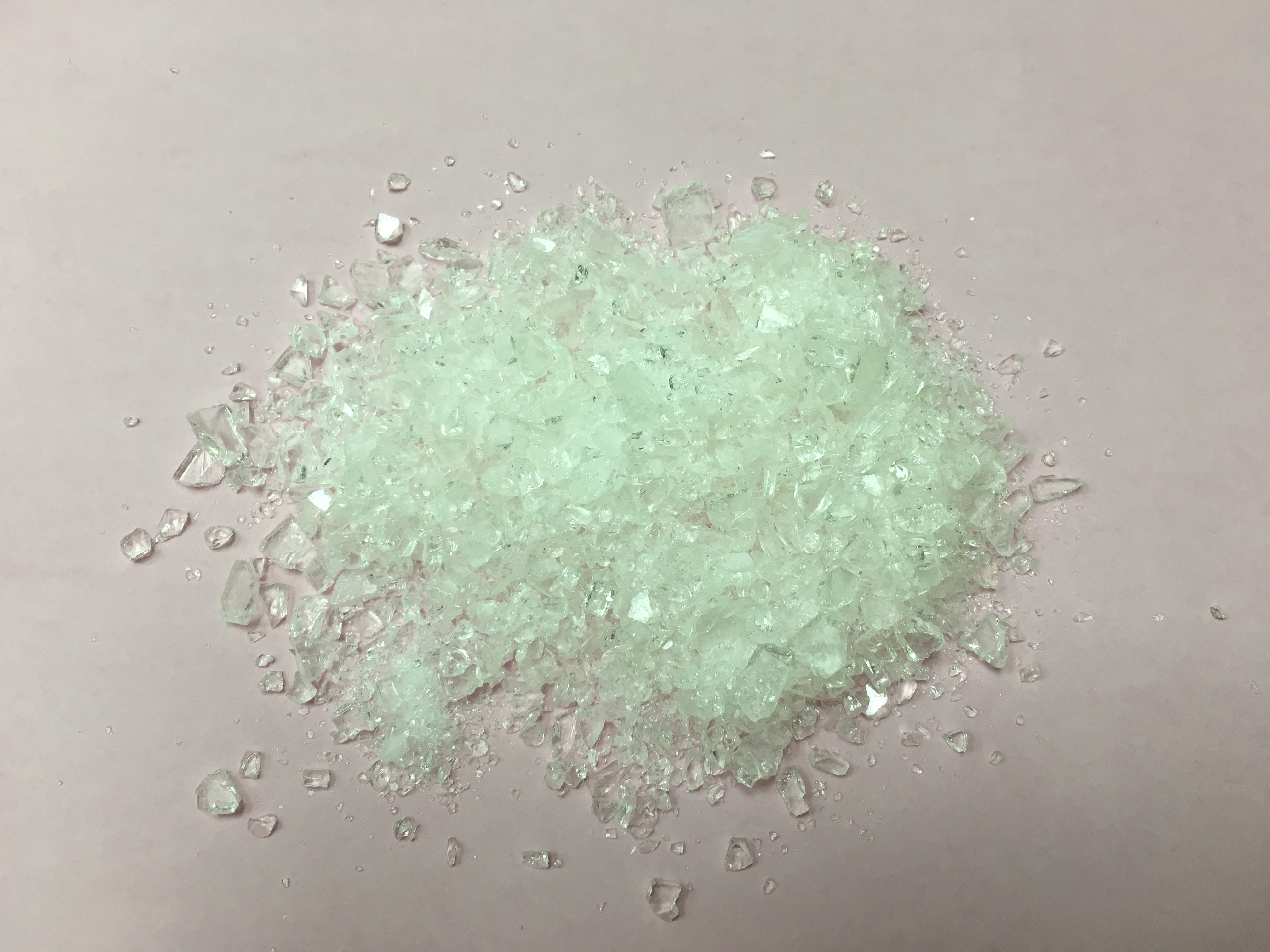

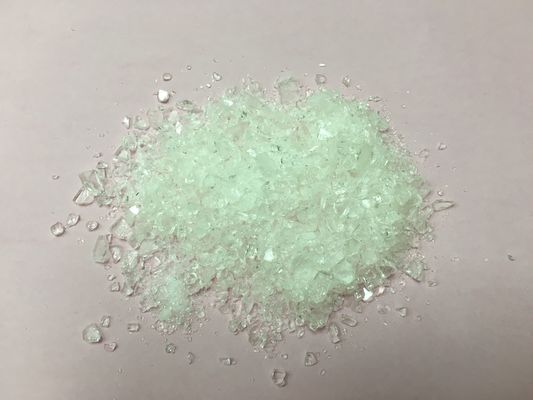

Verschijnings witte of lichtgele transparante vlokken
Maximum kleur (50%DMF): 3
Zuur aantal (mgKOH/g): 69~75
Zacht wordend punt (℃) 93~103
De temperaturen van de glasovergang. (℃) ~53
Het smelten viscositeit (200℃, kegel/plaat, mPa·s): 3500~5500
Reactiviteit bij 180℃ (s, 50% Epoxy): 150~250
◇Adviseer Formulering: Hh-2583-E12
| Hh-2583 | E12 | Vuller & pigment | Nivellerende agent | Benzoë | Zwartsel | Matwerkagent |
| 270 | 270 | 384 | 10 | 4 | 6 | 48 |
◇Uitdrijvingsvoorwaarde:
Twee-schroef extruder
Streek I: 90~110℃ streek II: 110~120℃
Snelheid van revolutie: 500~1200rpm
Fijnheid van poeder: <100μm
◇Toepassingsvoorwaarde:
Het elektrostatische bespuiten met: 40~70KV
Het met een laag bedekken van filmdikte: 50~100μm
Ontvet koudgewalst staal 0.5mm
◇Het genezen van Vereiste: 180℃×15min. of 200℃×20min.
◇Filmeigenschappen:
Geltijd (180℃, seconde): 50~150
Horizontale stroom: (180℃), mm: 20~24
Polijst (60°): ≤10%
Het buigen (φ1mm): pas
Kleefstof (1mm, rang): 0
Potloodhardheid: 1H
Effect (50cm): +50, -40
Opmerkingen: alle polyesterharsen zouden kunnen zijn aanpast aan niet-Tin (a), antigasfornuizen (G), tribokanon (T) en anti-blooming (F)
