De lage Hars van de Behandelingstgic Polyester, Epoxy het Poederdeklaag van de Polyesterhars voor Bouw

De lage Hars NH3362 van de Behandelingspolyester voor het Gebied van Bouwmachines

◇Toepassingen:

NH3362 is een verzadigde carboxyl polyesterhars voor polyester/TGIC-het systeem van de poederdeklaag.

Het wordt ontworpen voor lage temperatuur genezend poederdeklagen.

◇Basiseigenschappen:

Lage het genezen temperatuur

Goede mechanische eigenschappen

Uitstekende antivriesversie van NH3363

◇Specificaties:

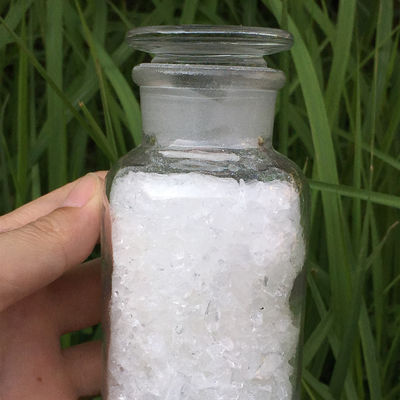

Verschijnings witte of lichtgele transparante vlokken

Kleur (50%DMF): maximum: 1

Zuur aantal (mgKOH/g): 31~36

Zacht wordend punt (℃): 103~113

De temperaturen van de glasovergang. (℃): ~62

Het smelten viscositeit (200℃, kegel/plaat, mPa·s): 4500±800

Reactiviteit bij 180℃ (s, 7% TGIC): 70±30

◇Adviseer Formulering: De regelmatige witte formule van de poederdeklaag

◇Uitdrijvingsvoorwaarde:

Twee-schroef extruder

Streek I: 90~110℃ streek II: 110~120℃

Snelheid van revolutie: 500~1200rpm

Fijnheid van poeder: <100μm

◇Toepassingsvoorwaarde:

Het elektrostatische bespuiten met: 40~70KV

Filmdikte: 50~70μm

Ontvet koudgewalst staal 0.5mm

◇Het genezen van Vereiste: 160℃×15-20min

◇Filmeigenschappen:

Geltijd (180℃, seconde) 70~130

Stroom (180℃, mm): 19~25

Polijst (60°): ≥85%

Het buigen (φ1mm): Pas

Kleefstof (1mm, rang): 0

Potloodhardheid: ≥1H

Effect (50cm) pas

◇Verpakking:

PE zakken, N.W. 25KG±0.1KG/zak

Opmerkingen: alle polyesterharsen zouden kunnen zijn aanpast aan niet-Tin (a), antigasfornuizen (G), tribokanon (T) en anti-blooming (F)
